解密iphone手机高清望远镜

2015年10月24日 设计案例 8306 views


随着手机拍照功能的完善,拍照品质有的可以跟卡片机媲美,但是手机镜头的缺点是焦距短,拍摄远景能力不足。而手机望远镜却可以弥补这个不足,克服了拍照手机只能近视不能远观的缺点,让远景一样清晰再现您的眼前,并具备6倍光学变焦;

用途:适用于观看比赛,演唱会,旅游,动物观察爱好者,新闻记者远距离拍摄,拍照,地质勘探,林业管理,铁路港口调度,交通指挥管理部门取证,公检法执法取证等等。切勿用于邪恶的事情哦!囧。。。

光学变焦:光学变焦是通过改变镜头中各镜片的相对位置来改变镜头的焦距。而数码变焦是改变成像面的大小,实际上数码变焦并没有改变镜头的焦距,只是通过改变成像面对角线的角度改变视角。光学变焦是不会损坏画质的,而数码变焦会降低画质。

但是市面上鱼龙混杂,有些厂商仿冒或者最求成本而不考虑成像品质,一旦使用该镜头反而降低了图像的清晰度,本站将提供一种高清手机望远镜的解决方案,其光学设计解决方案如下:

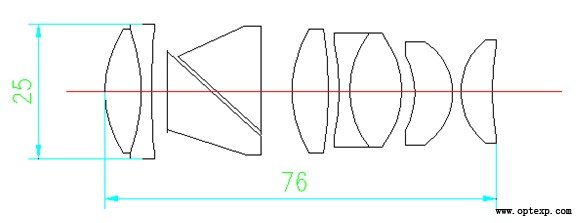

光学采用常规的目镜+物镜结构,倍率为6倍,出瞳距10mm,光学总厂76mm,口径25mm。


全视场光学传递函数MTF>0.3@50lp/mm,这种镜头设计品质是市面上廉价(几十元)的手机望远镜头所不可比拟的。


光学畸变小于3%,照片变形很小,视觉上几乎看不出来,这一点也是市面常见的手机望远镜头所达不到的,一般在5-10%。

该手机望远镜头的出瞳距为10mm,可以通过手机壳等装配方法完美装卸。


(本文由 奥艺科技 提供,转载请注明出处)
