1、HUD的定义

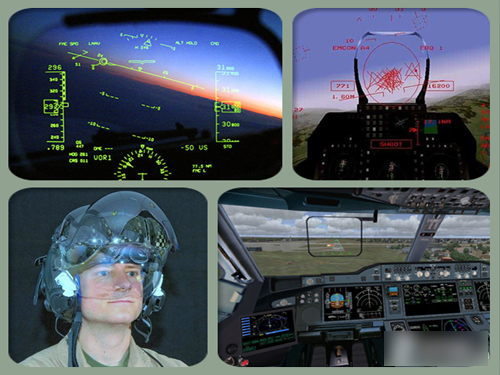

图1 战斗机HUD

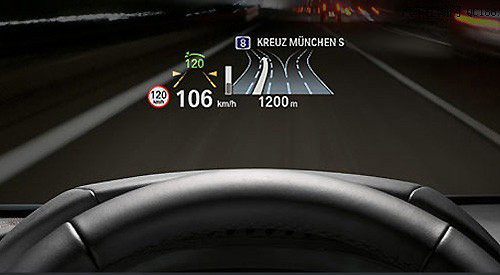

HUD是“Head Up Display”的简称，中文名是平视显示器，也叫抬头显示，以下简称HUD，以前普遍运用在航空器上的飞行辅助仪器。平视的意思是指飞行员不需要低头就能够看到他需要的重要资讯。平视显示器最早出现在军用飞机上，降低飞行员需要低头查看仪表的频率，避免注意力中断以及丧失对状态意识(Situation Awareness）的掌握。因为HUD的方便性以及能够提高飞行安全，民航机也纷纷跟进安装。而现在，HUD广泛的被应用到汽车上，一般豪车上安装的比较多，一些低端车也有装HUD，还有后装的HUD，特别是某宝上竟然有几十块的“伪HUD”，什么是“伪HUD”？在稍后章节为大家介绍。

2、HUD的原理是什么？

图2 放大镜原理图

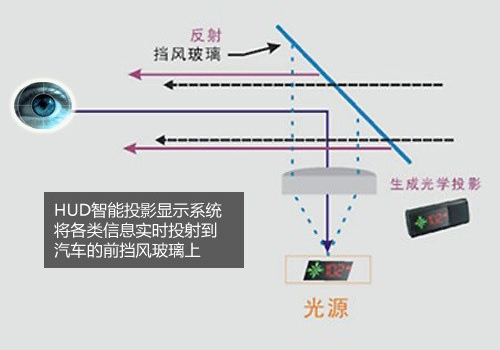

图 3 汽车HUD原理图

现在网上有好多文章，说什么把LCD屏上的图像投影到前风挡上，就像投影仪看电影一样，其实那都是外行人看热闹，完全不是那么回事情。那么专业上讲，是什么原理呢？

首先我们脑补一下高中学的物理知识，图2,是放大镜的原理，当物体在凸透镜的焦点位置时，所发出的光经过透镜是平行光，而在焦距以内物体发出的光是放大正立的虚像。而HUD就是利用这个原理，如图3，首先LCD的图像经过镜头成虚像，然后经过前风挡玻璃的反射进入人眼。虚像是在风挡前边2m以上的位置（并非是投影到前风挡玻璃上），这样LCD和前方景物深度融合，人眼不需要切换焦距就可以同时看到前方景物和LCD影像。当然真正的HUD没有上图画的那么简单，单个简单的放大镜投出的影像品质很差，一般要使用一个镜头组来实现投影，考虑的安装体积，还要使用反射镜等，如图4，是某豪车的HUD的组成示意图。

图4 HUD的组成部件图

3、山寨的HUD与高端的HUD有什么差别？

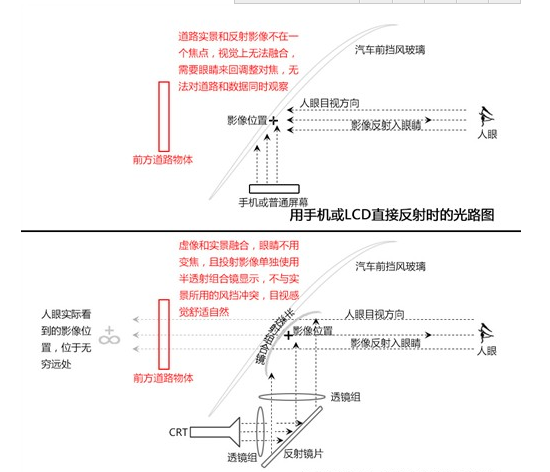

图5 山寨HUD的区别

通过上图可以看出，最显著的差别，也是最影响驾驶安全的差别在于使用LCD、手机、平板直接放在前风挡下面通过前风挡玻璃反射投影成像的焦点很近，距离人眼0.5米左右，而驾驶汽车时驾驶员要时时观看前方景物，焦点要在2米到无穷远，所以如果想看清HUD的图像必须要切换眼睛焦点，分散了驾驶员的注意力，时间约2秒左右，在时速很快的情况下，是很危险的。而正品的HUD，是将图像投影在2米以上的距离，使HUD提示信息图像与前方景物融合，人眼不需要切换焦点就可以同时看清HUD图像，目视感觉舒适、自然。
