行车记录仪超广角、鱼眼镜头光学设计方案

2015年10月31日 设计案例 19055 views


随着碰瓷现象被炒作,行车记录仪也越来越被认可,而行车记录仪的镜头也不断的在升级换代,由120度广角升级到150度,现在180度鱼眼镜头也应用到了行车记录仪上。下面给大家揭秘一下行车记录仪的光学镜头结构,供大家参考。

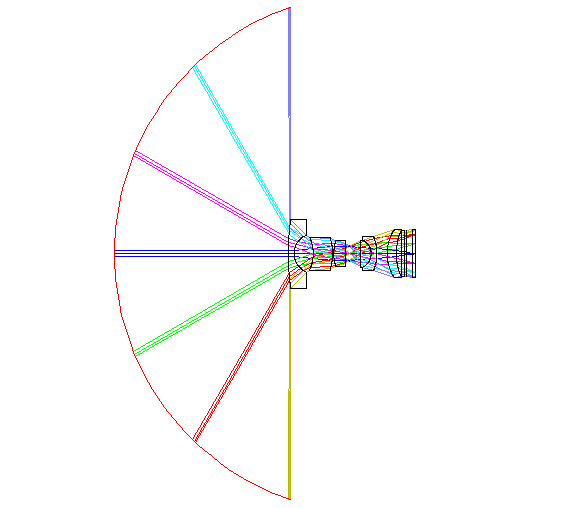

180度鱼眼镜头结构图

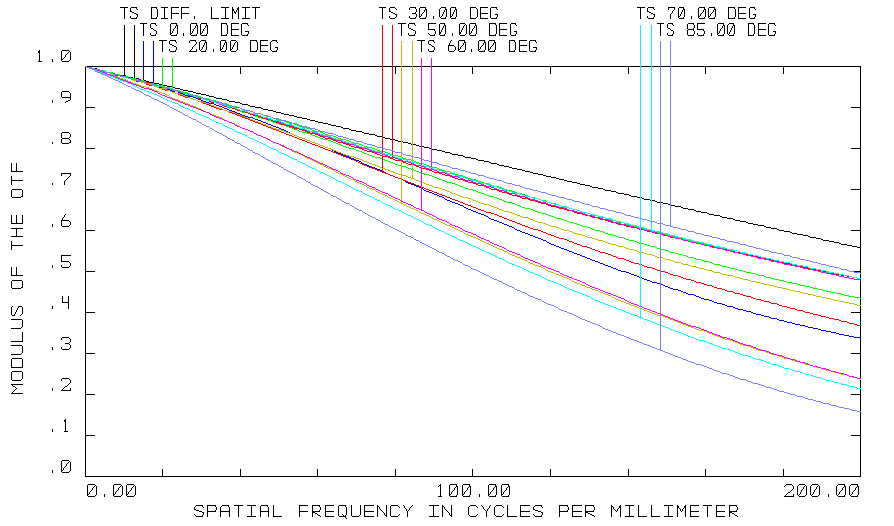

180度鱼眼镜头MTF图

图中是一个180度鱼眼镜头的例子,镜头长度20mm,视场角180度,光圈F2.0,6片镜子和一个滤光片组成,其中有一个胶合组,成像品质MTF达到200lp/mm,满足现在的高清传感器。

总结以下:

行车记录仪的镜头

长度:15mm-20mm

光圈:F2.0(有些镜头为了降低成本和缩短长度,降低了光圈的要求,也做到2.8)

视场角:120度-180度,现在越来越趋近与鱼眼镜头

焦距:2.6mm-3.5mm,这个要看传感器尺寸和视场角

光学镜片数量:4-7片,视场角小,成像品质低的4片就够了,成像品质高的一般都6片以上。

以上是行车记录仪的主要参数介绍,有什么不懂的请随时联系奥艺科技
